Соединитель под приварку встык

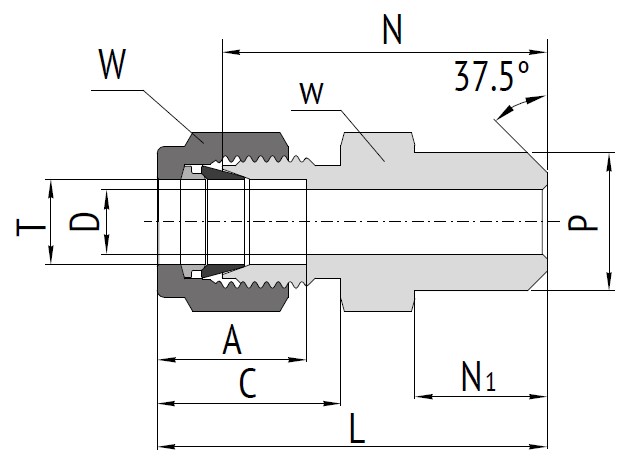

Фото 3D анимация Чертёж

Серия 205

скачать каталог

Конфигурация модели

Описание и характеристики

Особенности применения

	Кодировка	Материал	D	L	Типоразмер концевого соединения 1	Типоразмер концевого соединения 2
1	205-3MMx1/8-SS	SS316	2 .4	29 .7	3мм	1/8
2	205-4MMx1/8-SS	SS316	2 .4	30 .7	4мм	1/8
3	205-6MMx1/8-SS	SS316	4 .8	32 .8	6мм	1/8
4	205-6MMx1/4-SS	SS316	4 .8	37 .6	6мм	1/4
5	205-8MMx1/8-SS	SS316	5 .1	34 .2	8мм	1/8
6	205-8MMx1/4-SS	SS316	6 .4	38 .7	8мм	1/4
7	205-8MMx1/2-SS	SS316	6 .4	44 .8	8мм	1/2
8	205-10MMx1/4-SS	SS316	7 .1	40 .9	10мм	1/4
9	205-10MMx3/8-SS	SS316	7 .9	40 .1	10мм	3/8
10	205-10MMx1/2-SS	SS316	7 .9	45 .7	10мм	1/2
11	205-12MMx1/4-SS	SS316	7 .1	43 .4	12мм	1/4
12	205-12MMx3/8-SS	SS316	9 .5	43 .4	12мм	3/8
13	205-12MMx1/2-SS	SS316	9 .5	48 .2	12мм	1/2
14	205-14MMx3/8-SS	SS316	10 .3	44 .1	14мм	3/8
15	205-15MMx1/2-SS	SS316	11 .9	49 .0	15мм	1/2
16	205-16MMx1/2-SS	SS316	12 .7	49 .0	16мм	1/2
17	205-18MMx1/2-SS	SS316	13 .5	50 .5	18мм	1/2
18	205-32MMx1 1/4-SS	SS316	28 .6	79 .6	32мм	1 1/4
19	205-38MMx1 1/2-SS	SS316	33 .7	91 .6	38мм	11/2
20	205-1/8x1/8-SS	SS316	2 .28	31 .24	1/8	1/8
21	205-3/16x1/8-SS	SS316	3 .04	31 .24	3/16	1/8
22	205-1/4x1/8-SS	SS316	4 .82	32 .76	1/4	1/8
23	205-1/4x1/4-SS	SS316	4 .82	37 .84	1/4	1/4
24	205-5/16x1/8-SS	SS316	5 .08	34 .03	5/16	1/8
25	205-5/16x1/4-SS	SS316	6 .35	38 .60	5/16	1/4
26	205-3/8x1/4-SS	SS316	7 .11	39 .87	3/8	1/4
27	205-3/8x3/8-SS	SS316	7 .11	39 .87	3/8	3/8
28	205-3/8x1/2-SS	SS316	7 .11	43 .23	3/8	1/2
29	205-3/8x3/4-SS	SS316	7 .11	47 .75	3/8	3/4
30	205-1/2x3/8-SS	SS316	10 .41	43 .43	1/2	3/8
31	205-1/2x1/2-SS	SS316	10 .41	49 .02	1/2	1/2
32	205-1/2x3/4-SS	SS316	10 .41	50 .54	1/2	3/4
33	205-5/8x1/2-SS	SS316	12 .70	49 .02	5/8	1/2
34	205-3/4x3/4-SS	SS316	15 .74	50 .54	3/4	3/4
35	205-1x1-SS	SS316	22 .35	62 .23	1	1
36	205-1 1/4x1 1/4-SS	SS316	27 .68	77 .21	1 1/4	1 1/4
37	205-1 1/2x1 1/2-SS	SS316	34 .03	88 .90	11/2	11/2
38	205-2x2-SS	SS316	47 .75	113 .53	2	2

205
