Заглушка трубная

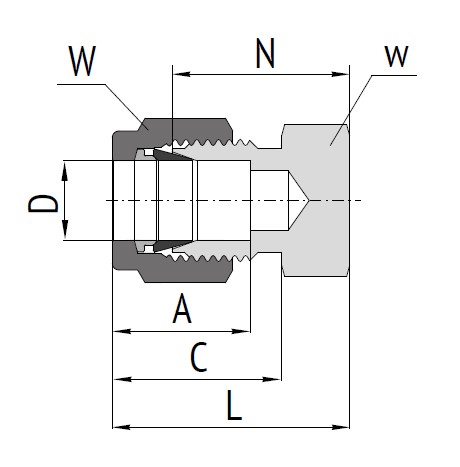

Фото 3D анимация Чертёж

Серия 209

скачать каталог

Конфигурация модели

Описание и характеристики

Особенности применения

	Кодировка	Материал	L	Типоразмер концевого соединения 1
1	209-3MM-SS	SS316	20 .1	3
2	209-4MM-SS	SS316	21 .3	4
3	209-6MM-SS	SS316	23 .1	6
4	209-8MM-SS	SS316	24 .5	8
5	209-10MM-SS	SS316	26 .6	10
6	209-12MM-SS	SS316	29 .1	12
7	209-15MM-SS	SS316	29 .9	15
8	209-16MM-SS	SS316	29 .9	16
9	209-18MM-SS	SS316	31 .4	18
10	209-20MM-SS	SS316	34 .0	20
11	209-22MM-SS	SS316	34 .0	22
12	209-25MM-SS	SS316	38 .5	25
13	209-28MM-SS	SS316	48 .5	28
14	209-32MM-SS	SS316	55 .8	32
15	209-38MM-SS	SS316	65 .4	38
16	209-1/8-SS	SS316	20 .06	1/8
17	209-3/16-SS	SS316	21 .33	3/16
18	209-1/4-SS	SS316	23 .26	1/4
19	209-5/16-SS	SS316	24 .38	5/16
20	209-3/8-SS	SS316	25 .65	3/8
21	209-1/2-SS	SS316	29 .21	1/2
22	209-5/8-SS	SS316	29 .97	5/8
23	209-3/4-SS	SS316	31 .49	3/4
24	209-7/8-SS	SS316	34 .03	7/8
25	209-1-SS	SS316	38 .35	1
26	209-1 1/4-SS	SS316	53 .34	1 1/4
27	209-1 1/2-SS	SS316	64 .51	11/2
28	209-2-SS	SS316	86 .61	2

209
