Переходник угловой

Фото 3D анимация Чертёж

Серия 590

скачать каталог

Конфигурация модели

Описание и характеристики

Особенности применения

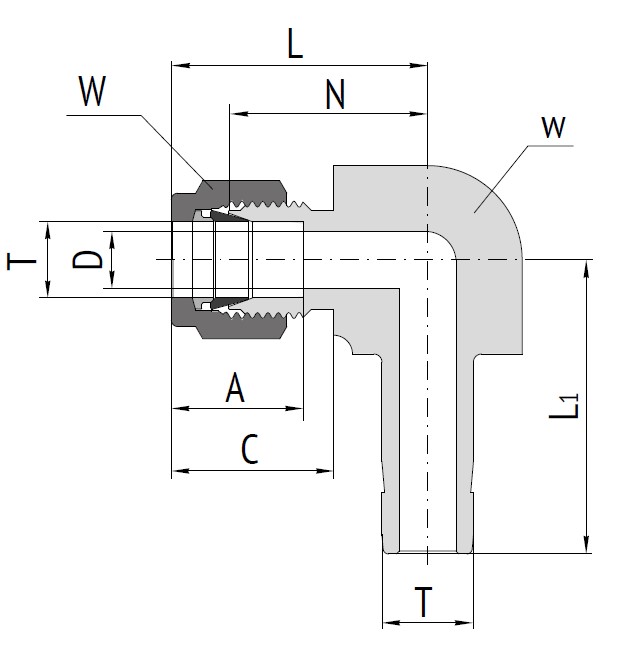

	Кодировка	Материал	D	L	L1	Типоразмер концевого соединения 1	Типоразмер концевого соединения 2
1	590-2MM-SS	SS316	1 .7	22 .3	20 .5	2мм	2мм
2	590-3MM-SS	SS316	2 .4	22 .3	20 .5	3мм	3мм
3	590-4MM-SS	SS316	2 .4	25 .4	23 .0	4мм	4мм
4	590-6MM-SS	SS316	4 .8	27 .0	25 .1	6мм	6мм
5	590-8MM-SS	SS316	6 .4	28 .8	27 .2	8мм	8мм
6	590-10MM-SS	SS316	7 .9	31 .5	29 .5	10мм	10мм
7	590-12MM-SS	SS316	9 .5	36 .0	37 .3	12мм	12мм
8	590-15MM-SS	SS316	11 .9	38 .8	41 .6	15мм	15мм
9	590-16MM-SS	SS316	12 .7	38 .8	41 .8	16мм	16мм
10	590-18MM-SS	SS316	15 .1	39 .8	42 .6	18мм	18мм
11	590-20MM-SS	SS316	15 .9	42 .6	67 .1	20мм	20мм
12	590-22MM-SS	SS316	18 .3	42 .6	47 .2	22мм	22мм
13	590-25MM-SS	SS316	21 .8	49 .1	55 .6	25мм	25мм
14	590-1/16-SS	SS316	1 .27	22 .3	16 .00	1/16	1/16
15	590-1/8-SS	SS316	2 .28	22 .3	20 .59	1/8	1/8
16	590-3/16-SS	SS316	3 .04	25 .4	22 .48	3/16	3/16
17	590-1/4-SS	SS316	4 .82	27 .0	25 .00	1/4	1/4
18	590-5/16-SS	SS316	6 .35	28 .8	27 .08	5/16	5/16
19	590-3/8-SS	SS316	7 .11	31 .5	26 .00	3/8	3/8
20	590-1/2-SS	SS316	10 .41	36 .0	37 .30	1/2	1/2
21	590-5/8-SS	SS316	12 .70	38 .8	41 .75	5/8	5/8
22	590-3/4-SS	SS316	15 .74	38 .8	42 .60	3/4	3/4
23	590-7/8-SS	SS316	18 .28	39 .8	49 .39	7/8	7/8
24	590-1-SS	SS316	22 .35	42 .6	55 .60	1	1

590
